系统参数
| 电子直线加速器 | 加速器型号 | LinacX2M-40 | 探测器 | 探测器类型 | NDT4343HE139E |
| 波段 | X-band | 闪烁体型号 | DRZ+(GOS)/CsI | ||
| 焦点尺寸 | 1.5mm | 像素尺寸 | 139um | ||
| 工作频率 | 10~250Hz可调 | 成像面积 | 430mmX430mm | ||
| 剂量率 | 40cGy/min@ 1m | 图像分辨率 | 3.5lp/mm | ||
| 供电要求 | 15kW（380VAC-3P/220VAC-1P) | 供电 | AC220V | ||

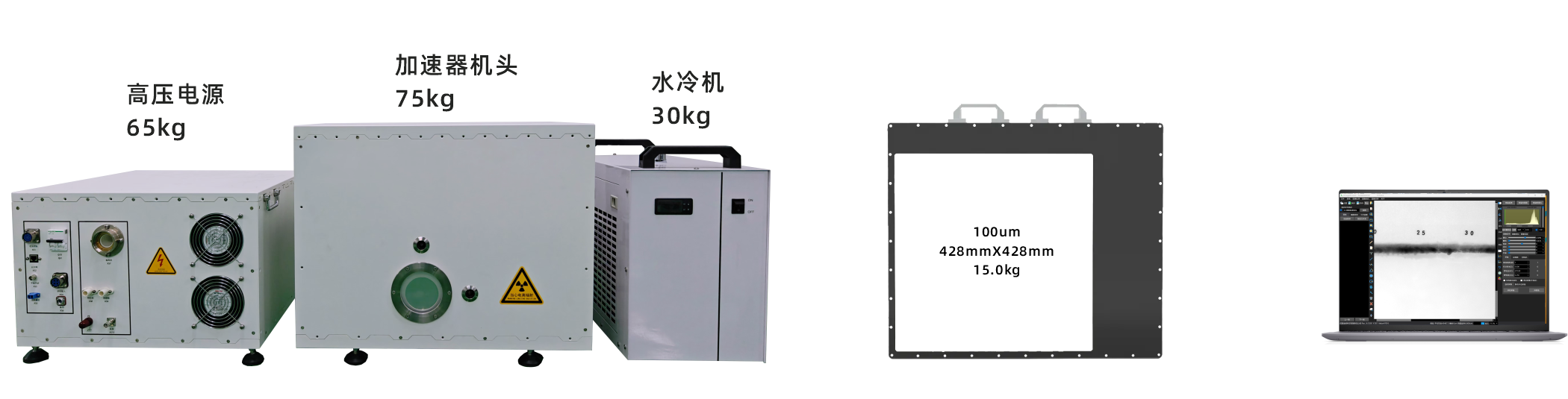

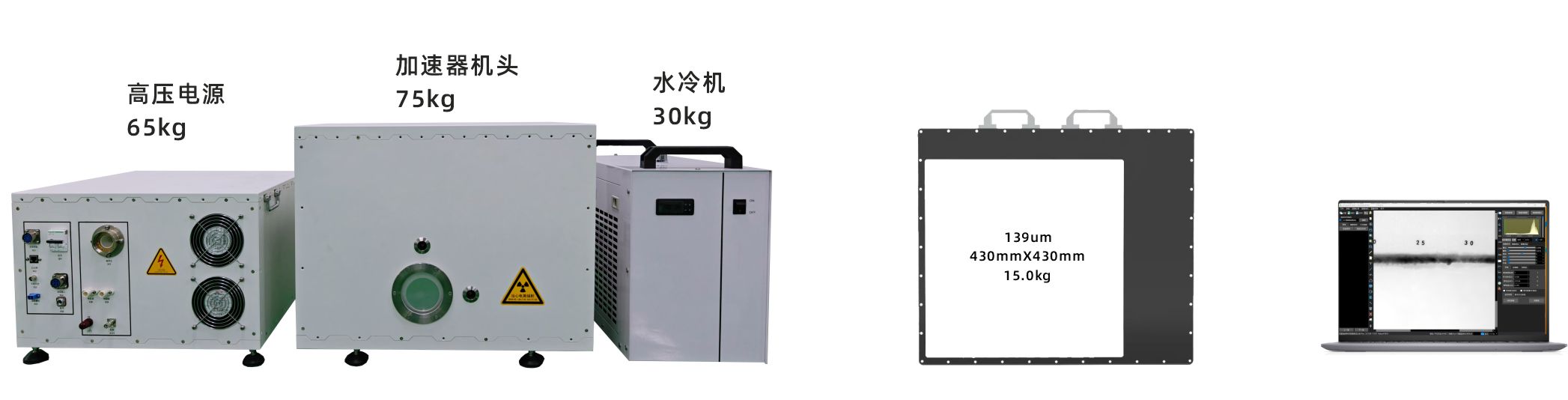

| 重量 | 机头：75kg 电源：65kg 水冷机：30kg | 重量 | 15.0kg |
标准配置
| 序号 | 名称 | 型号 | 数量 |

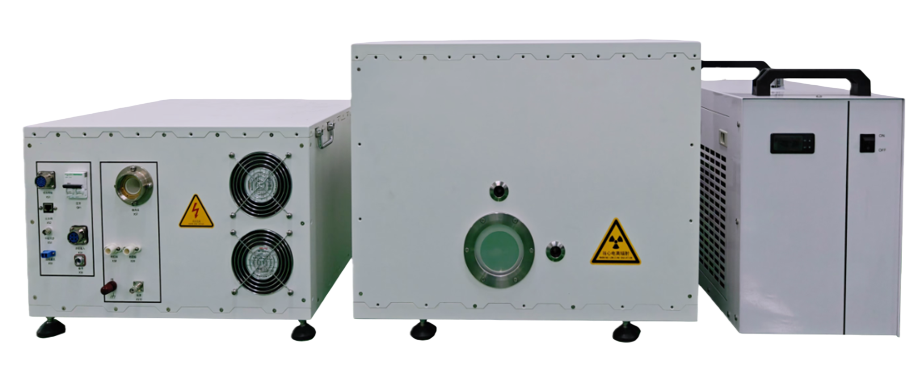

| 1 | 电子直线加速器 | LinacX2M-40 | 1 |

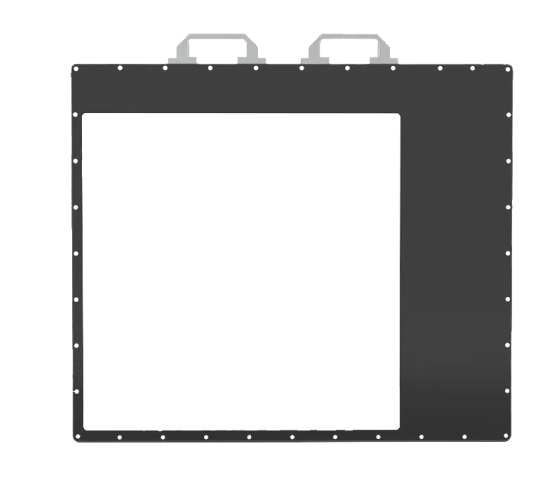

| 2 | 高能无线动态平板探测器 | NDT4343HE139E | 1 |

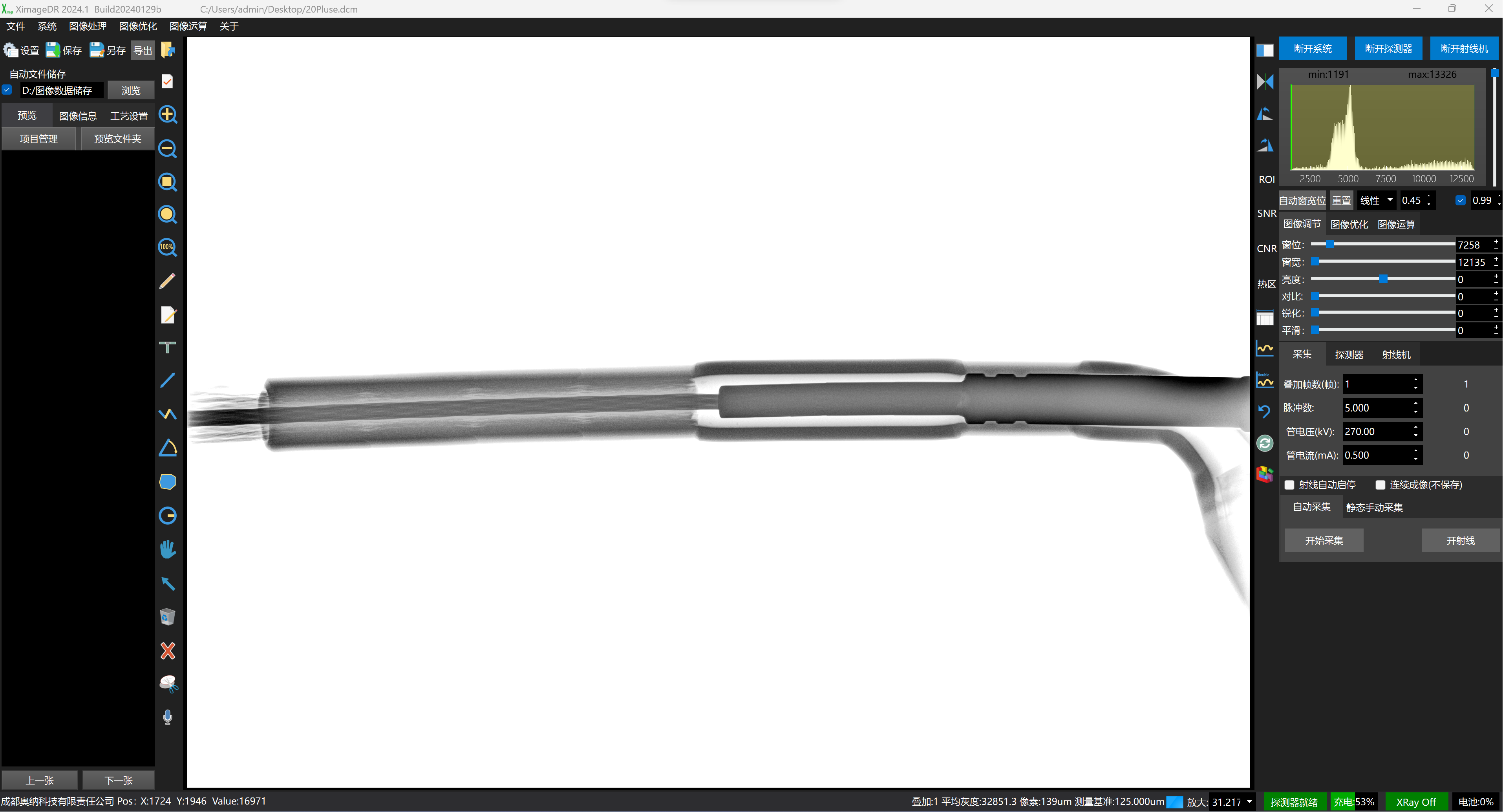

| 3 | 数字射线成像DR采集和处理软件（密码狗） | XimageDR | 1 |
| 4 | 便携式无线路由器 | iStarWiFi-2402M | 1套 |
| 5 | 无线射线控制器 | iStarTrigWiFi-Linac | 1 |
| 6 | 采集计算机 | ThinkBook 16 | 1 |
 | • 不含放射性物质，只有高压启动时才产生X射线辐射 • 新型电子封装，增加设备环境适应能力 • 软件无线控制 • 全电池供电，灵活机动，便于携带 |
• 高能无线动态平板探测器 • 139um像素尺寸，16位ADC高清图像细节 • 更好的图像细节和更低的曝光剂量 • 智能工作流程，高续航能力 • 支持2.4GHz和5.8GHz无线传输 |   |
 | 遵循NDT47013.11、GB/T35388、ISO19636、ASTM等相关标准 长期升级服务，让您享受最新DR技术 简易化采集流程，降低培训成本 兼容市面绝大多数探测器，不用为不同探测器重复培训 专用图像一键增强技术，无需专业图像处理知识 |

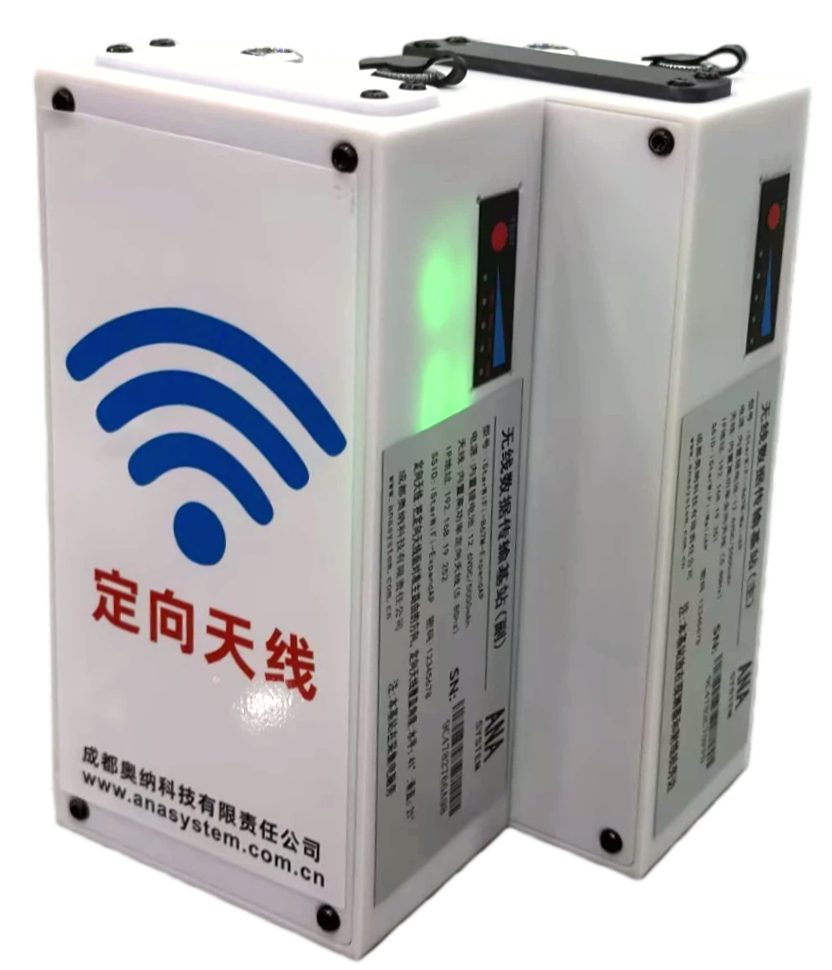

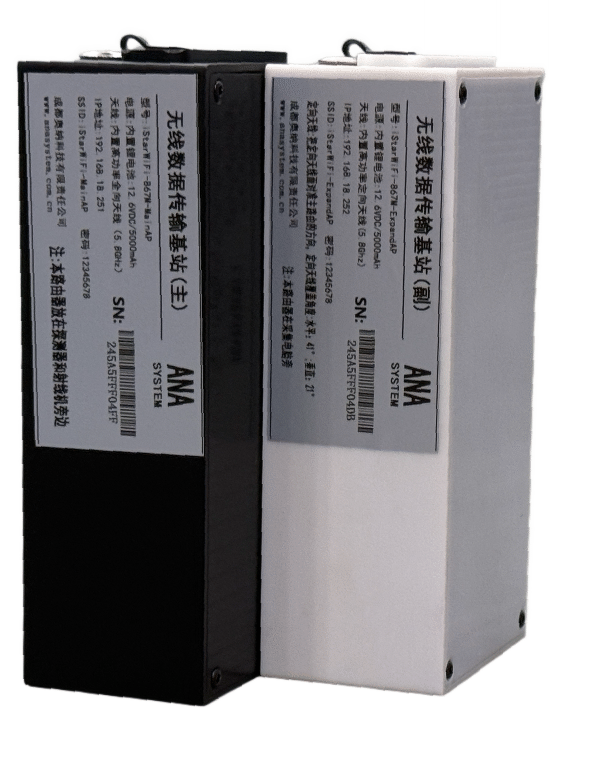

采用5.8Ghz WiFi通信技术，延迟小、带宽大 内置电池供电，续航超8小时，保证现场无需外电源 支持主AP和扩展AP对连，距离1km 内置定向天线，保证野外操作方便 预留双千兆网口，可直接连接到探测器 |  |
 | 通过WiFi控制射线机，无需有线连接 使用射线机内部电源供电，无需电池 内置全向天线 |

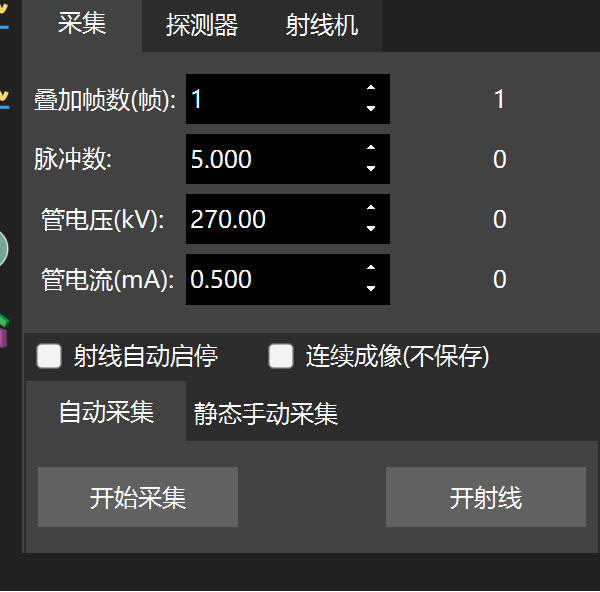

通过软件控制射线机和探测器一键采集图像 无需繁琐同步流程 |
|

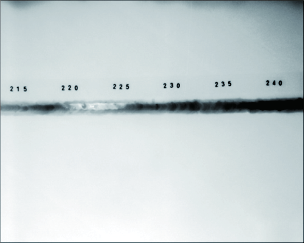

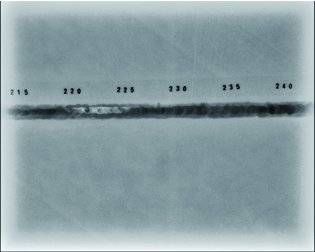

原图 |
增强后 |
原图 |
增强后 |

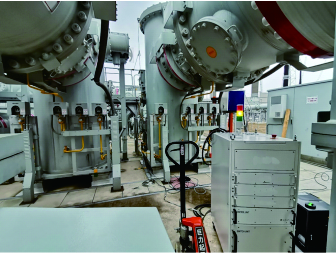

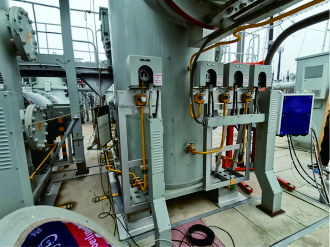

1100kV GIS隔离开关检测 A相01 | |
1100kV GIS隔离开关检测 A相02 | |

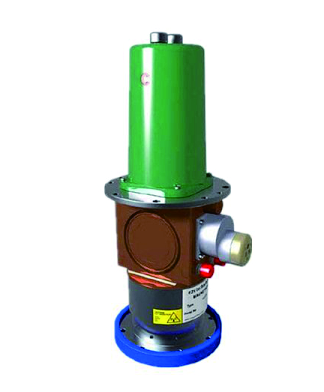

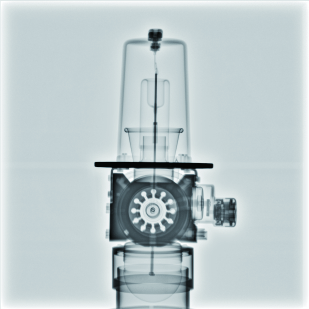

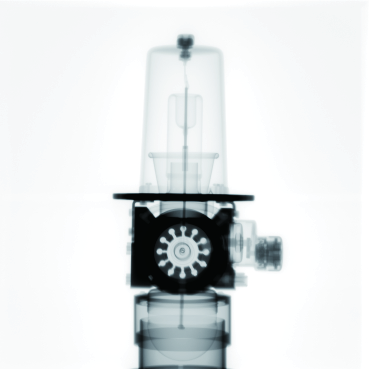

磁控管内部结构成像
| |
