系统参数
| 射线机 | 射线机型号 | XPS150BSL | 探测器 | 探测器类型 | iStar3543ZF | 无人机 | 裸机重量(带电池) | 9.75kg |
| 射线机类型 | 高频恒压X射线机 | 闪烁体型号 | CsI | 最大载重 | 6kg | |||
| 焦点尺寸 | 0.5mm | 像素尺寸 | 99μm | 最大上升速度 | 10 m/s | |||
| 管电压 | 40kV~150kV | 成像面积 | 353mm×430mm | 最长飞行时间(无风环境) | 59 min | |||
| 管电流 | 0.2mA~1.0mA | 图像分辨率 | 5.0lp/mm | 最大起飞海拔高度 | 7km | |||
| 供电 | 电池/交流 | 供电 | 电池/交流 | 最大续航里程(无风环境) | 49 km | |||
| 重量 | 5.4kg | 重量 | 3.0kg | 最大可倾斜角度 | 35° |

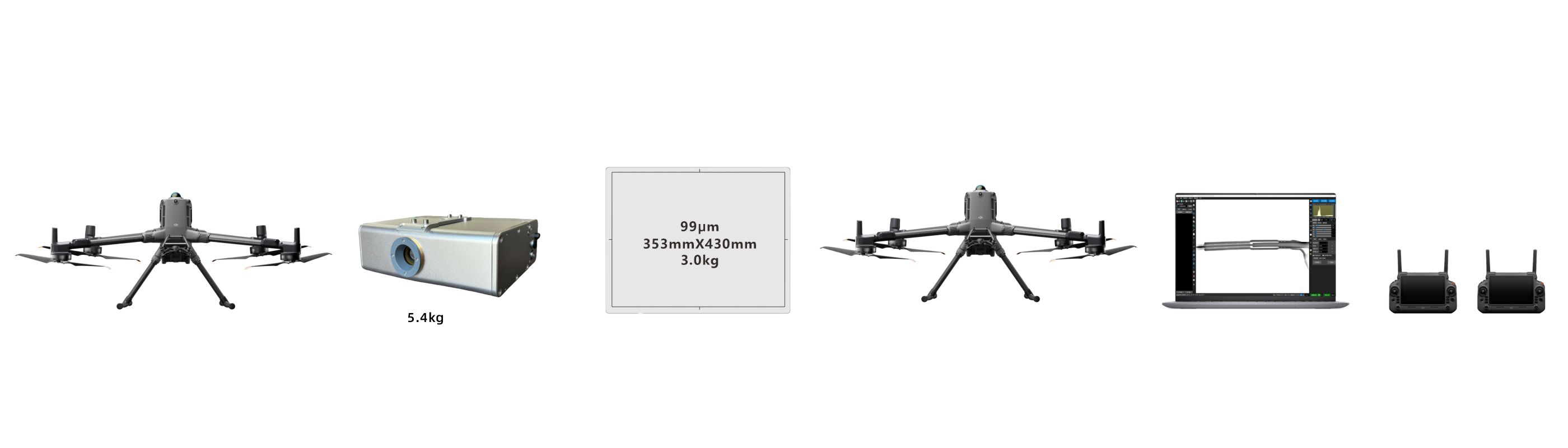

标准配置
| 序号 | 名称 | 型号 | 数量 |
| 1 | X射线机 | XPS150BSL | 1 |
| 2 | 无线平板探测器 | iStar3543ZF | 1 |
| 3 | 无人机 | DJI Matrice 400 | 2 |
| 4 | 数字射线成像DR采集和处理软件（密码狗） | XimageDR | 1 |
| 5 | 无线数据采集终端 | iStarWiFi-867M | 1套 |
| 6 | 无线射线机控制模块 | iStarTrigWiFi-XPS | 1 |
| 7 | 采集计算机 | ThinkBook 16 | 1 |
 | • 不含放射性物质，只有高压启动才产生X射线辐射 • 新型电子封装，增加设备环境适应能力 • 软件无线控制 • 全电池供电，灵活机动，便于携带 |

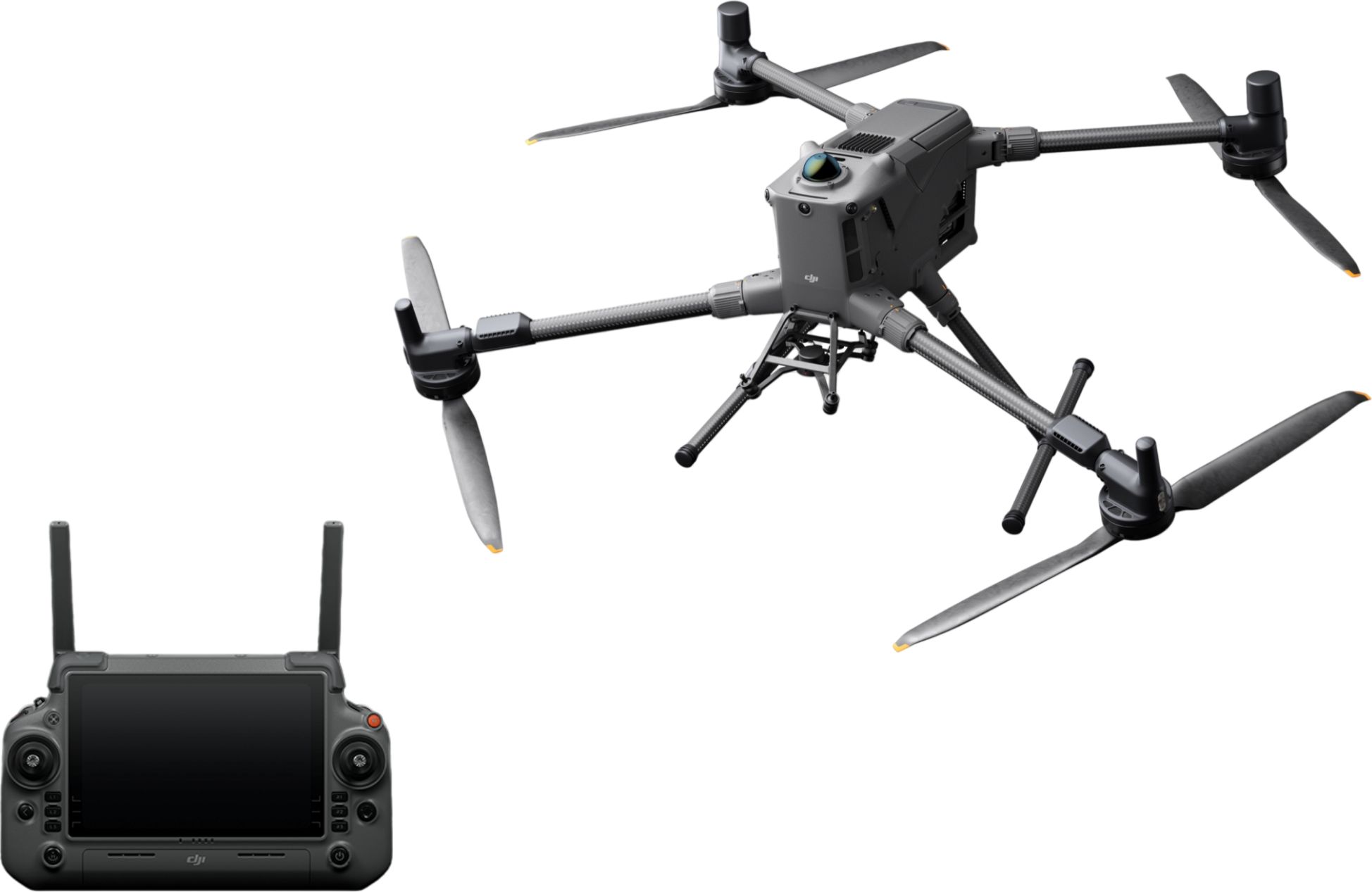

• 加装负载后前飞续航59 分钟,悬停 53 分钟 • 最大载重 6 公斤,飞行速度高达25 米/秒 • 超强的图传能力,强大的智能功能 • 自动化作业,高效率 |
|

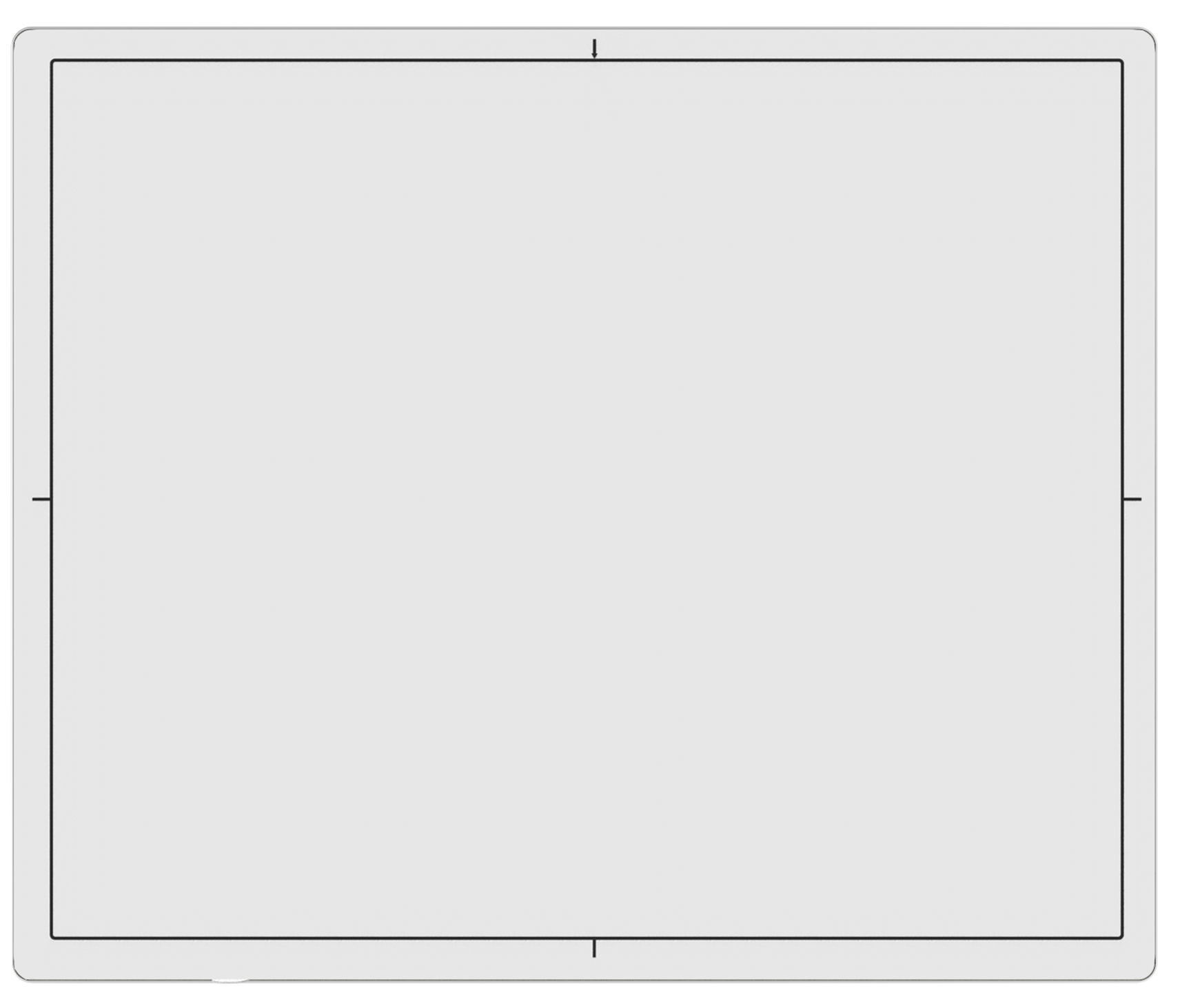

| • 无线静态平板探测器 • 99μm像素尺寸,16位ADC高清图像细节 • 更好的图像细节和更低的曝光剂量 • 智能工作流程,高续航能力 • 支持2.4GHz和5.8GHz无线传输 |
遵循NDT47013.11、GB/T35388、ISO19636、ASTM等相关标准 长期升级服务,让您享受最新DR技术 简易化采集流程,降低培训成本 兼容市面绝大多数探测器,不用为不同探测器重复培训 专用图像一键增强技术,无需专业图像处理知识 |
|

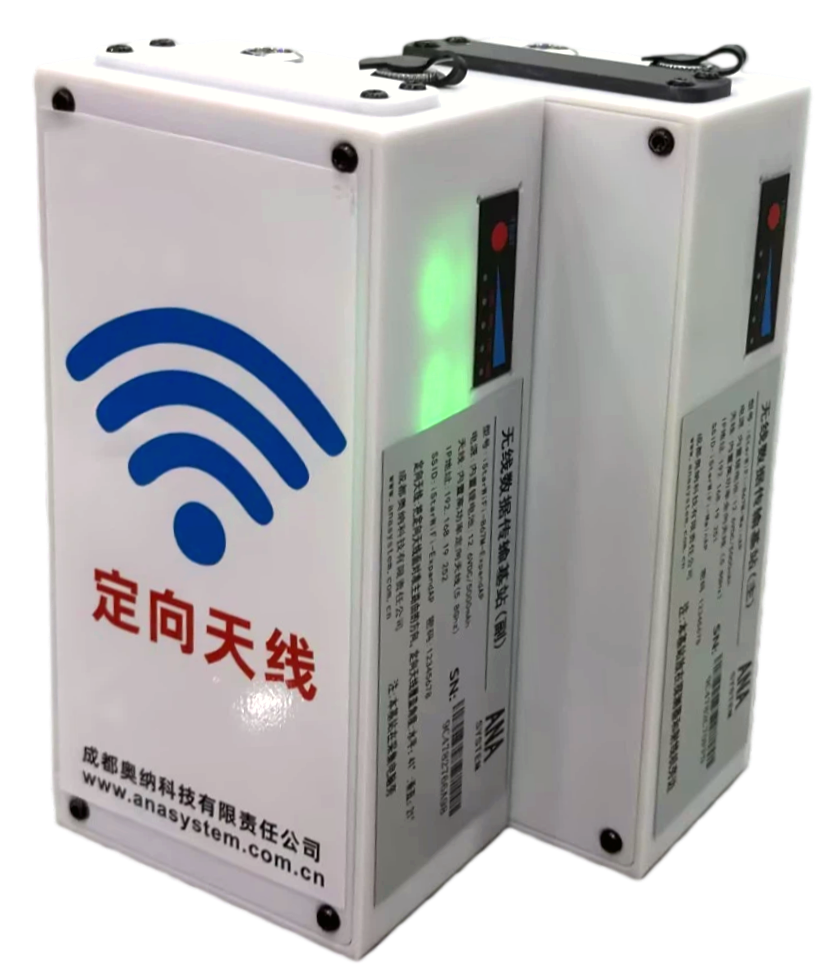

| 采用5.8Ghz WiFi通信技术,延迟小、带宽大 内置电池供电,续航超8小时,保证现场无需外电源 支持主AP和扩展AP对连,距离1km 内置定向天线,保证野外操作方便 预留双千兆网口,可直接连接到探测器 |

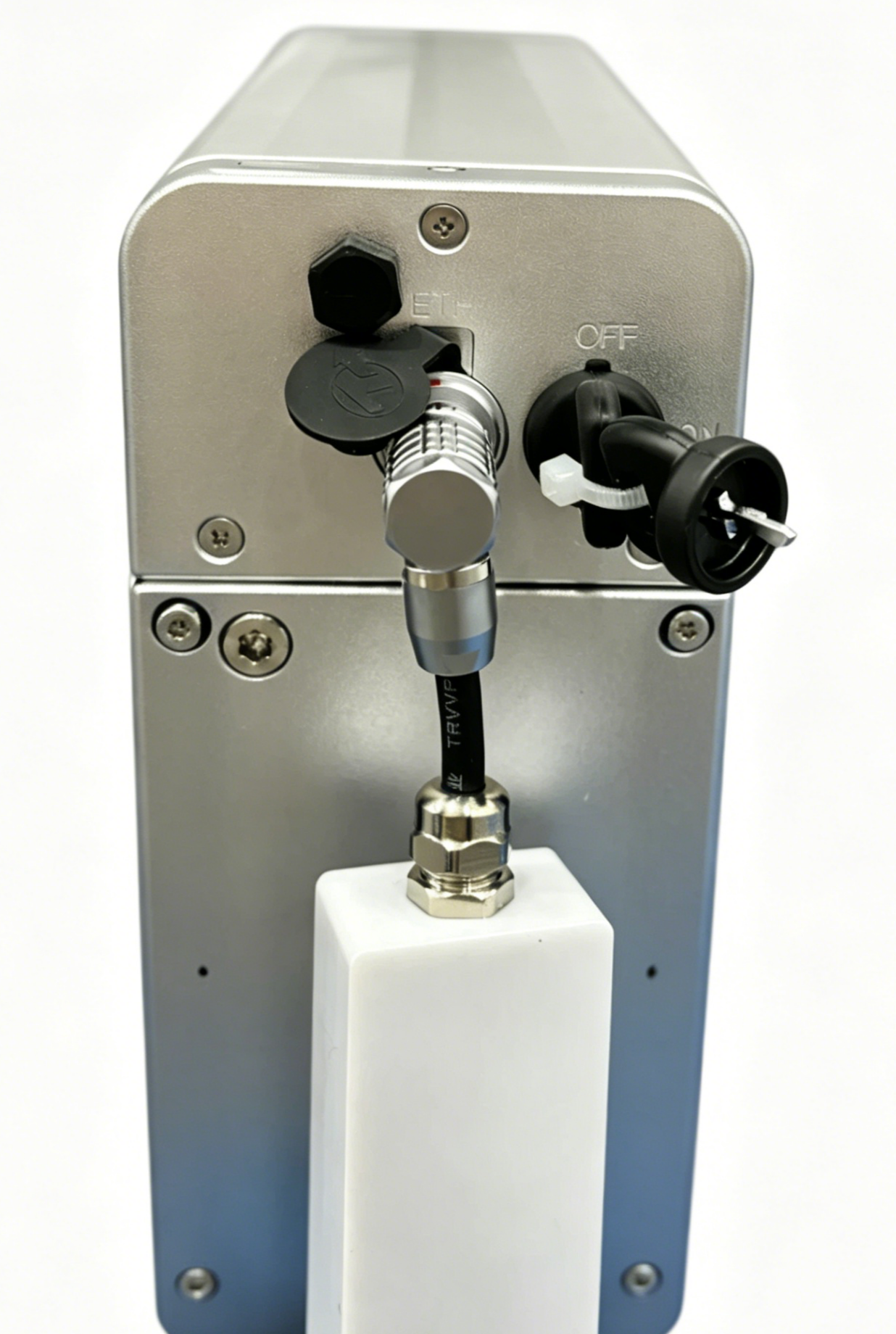

通过WiFi控制射线机,无需有线连接 使用射线机内部电源供电,无需电池 内置全向天线 |
|

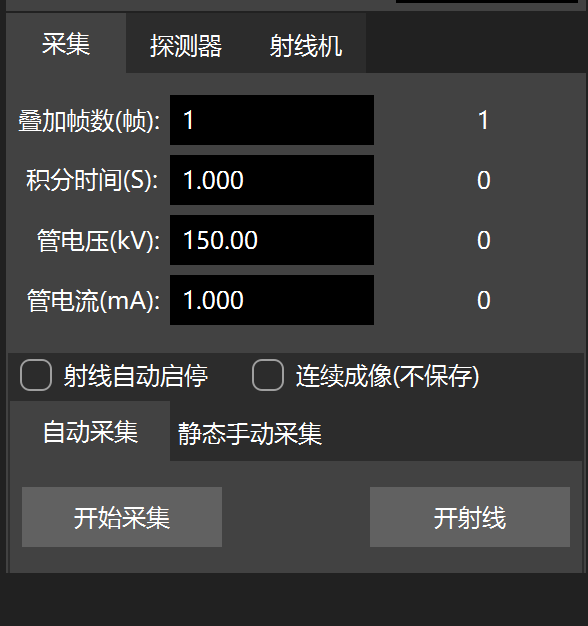

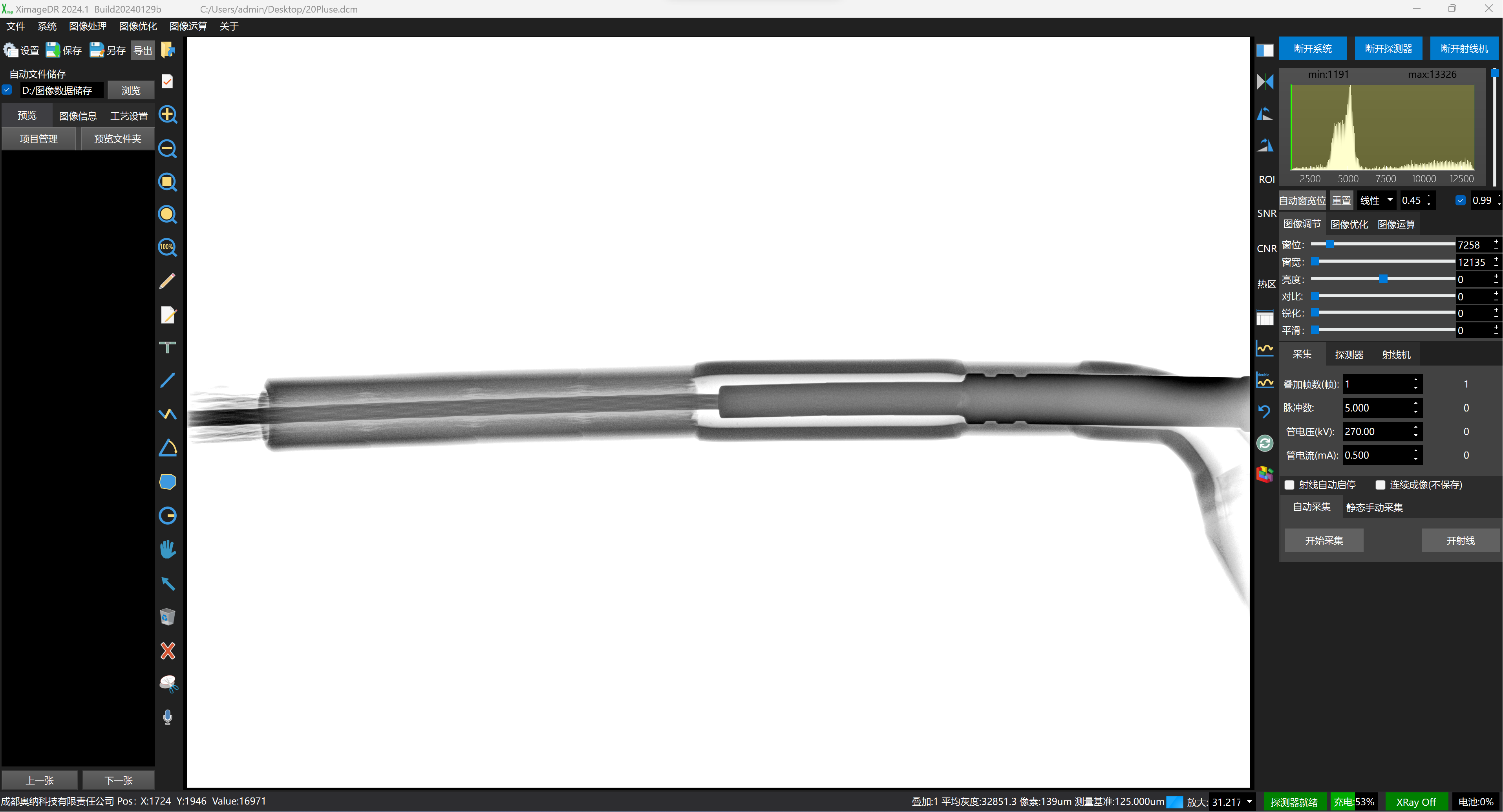

| 通过软件控制射线机和探测器一键采集图像 无需繁琐同步流程 |
耐张线夹 未增强 |
|
笔记本电脑 未增强 |
笔记本电脑 增强1次 |
 |  |
 |  |
耐张线夹 软件一键增强（1次）
