系统参数
| 射线机 | 射线机类型 | 高频恒压X射线机 | 探测器 | 探测器类型 | NDT4343D |
| 最大管功率 | 8W(90kV/88uA) | 闪烁体型号 | DRZ+(GOS)/CSI | ||
| 焦点尺寸 | 10μm | 像素尺寸 | 100μm | ||
| 管电压 | 40kV~90kV | 成像面积 | 428mm×428mm | ||
| 管电流 | 100uA~200uA | 图像分辨率 | 5.0lp/mm | ||
| 供电 | 外电源(可选锂电池) | 供电 | 交流/DC | ||
重量 | 约9kg | 重量 | 4.6kg |

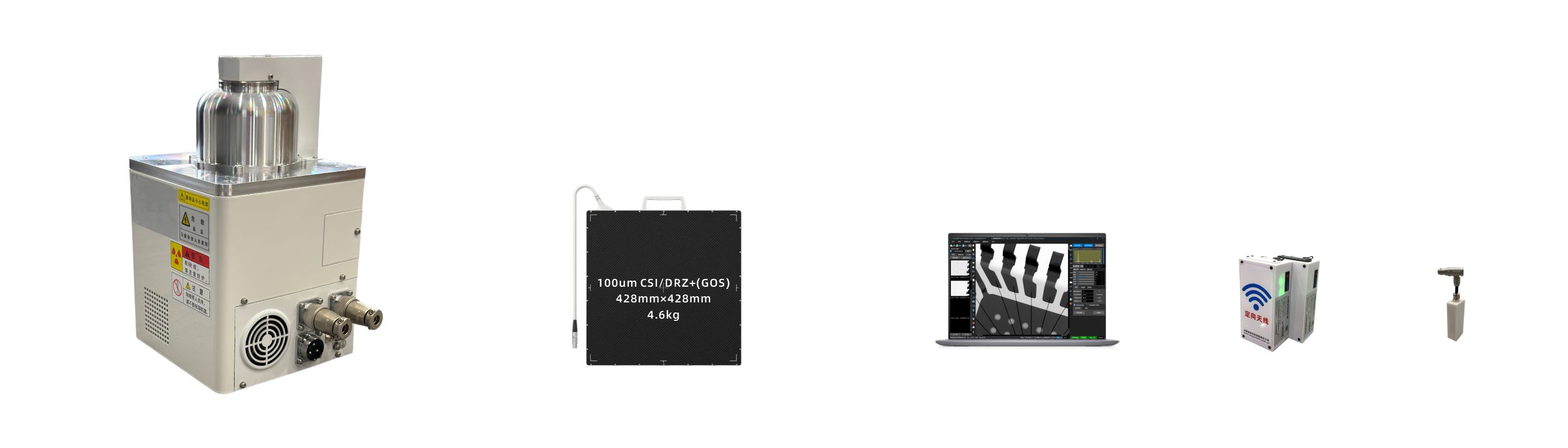

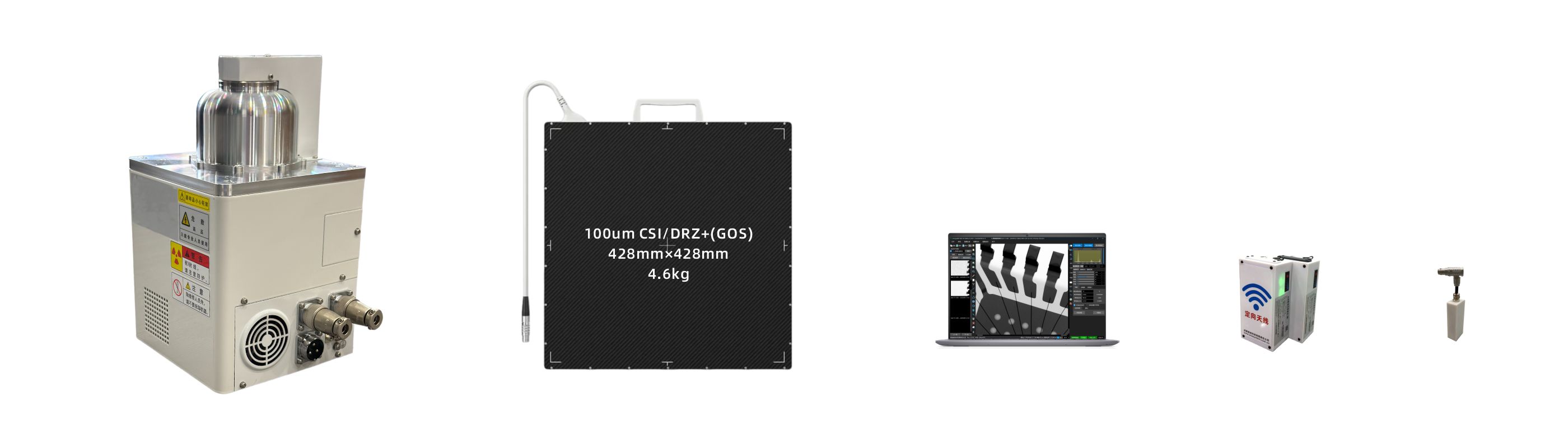

标准配置
| 序号 | 名称 | 型号 | 数量 |
| 1 | X射线机 | uXPS-90B | 1 |
| 2 | 无线动态平板探测器 | NDT4343D | 1 |
| 3 | 数字射线成像DR采集和处理软件(密码狗) | XimageDR2024 | 1 |
| 4 | 便携式无线路由器 | iStarWiFi-867M | 1套 |
| 5 | 无线射线控制器 | iStarTrigWiFi-XPS | 1 |
| 6 | 采集计算机 | ThinkBook 16 | 1 |
| • 不含放射性物质,只有高压启动才产生X射线辐射 • 新型电子封装,增加设备环境适应能力 • 软件无线控制 • 全电池供电,灵活机动,便于携带 |

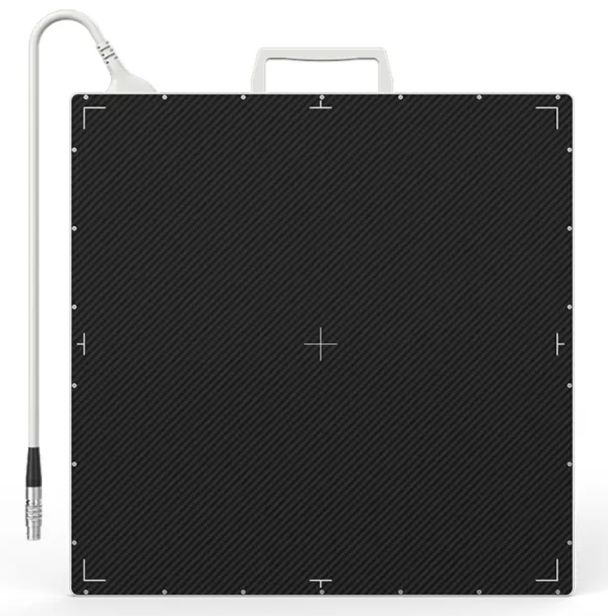

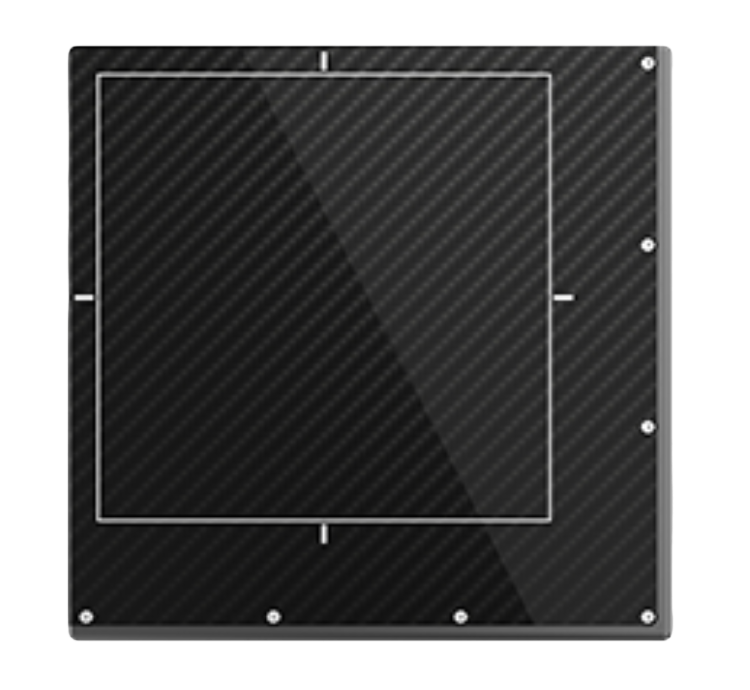

• 无线动态平板探测器 • 100μm像素尺寸,16位ADC高清图像细节 • 更好的图像细节和更低的曝光剂量 • 智能工作流程,高续航能力 • 支持2.4GHz和5.8GHz无线传输 |
|
| 遵循NDT47013.11、GB/T35388、ISO19636、ASTM等相关标准 长期升级服务,让您享受最新DR技术 简易化采集流程,降低培训成本 兼容市面绝大多数探测器,不用为不同探测器重复培训 专用图像一键增强技术,无需专业图像处理知识 |
采用5.8Ghz WiFi通信技术,延迟小、带宽大 内置电池供电,续航超8小时,保证现场无需外电源 支持主AP和扩展AP对连,距离1km 内置定向天线,保证野外操作方便 预留双千兆网口,可直接连接到探测器 |
|
| 通过WiFi控制射线机,无需有线连接 使用射线机内部电源供电,无需电池 内置全向天线 |
通过软件控制射线机和探测器一键采集图像 无需繁琐同步流程 |
|
未增强 芯片内部结果(本型号图像)
| 图像一键增强后 芯片内部结果(本型号图像)
|
